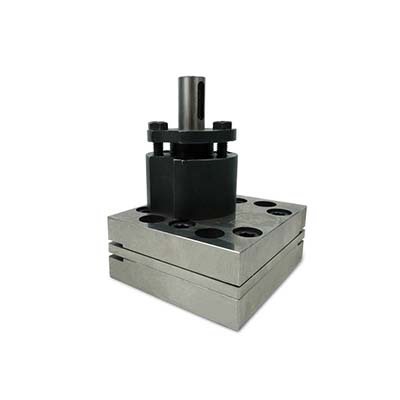

齿轮计量泵
齿轮计量泵

齿轮计量泵

简要描述:产品详情 齿轮计量泵的工作原理,齿轮计量泵是通过一对相互啮合的齿轮,其中一个是主动齿轮,另外一个是被动齿轮,由主动齿轮带动啮合旋转。齿轮于泵的壳体直接留有较小的间隙

  • 产品详细
  • 工作原理
  • 选型技巧
  • 安装要求
齿轮计量泵
    齿轮计量泵的工作原理,齿轮计量泵是通过一对相互啮合的齿轮,其中一个是主动齿轮,另外一个是被动齿轮,由主动齿轮带动啮合旋转。齿轮于泵的壳体直接留有较小的间隙。当齿轮旋转时,在轮齿逐渐脱离啮合的吸液腔中,齿间密闭容积增大,形成局部真空,液体在压差作用下吸入吸液室,随着齿轮旋转,液体分两路在齿轮与壳体之间被齿轮推动前进,送到排液腔,在排液腔中两齿轮逐渐啮合,容积减少,齿轮间的液体被挤压至排液口。

    产品特点

    齿轮计量泵的加工精度要求非常高,不论是齿轮的齿面精度,还是齿轮和壳体,齿轮和齿顶的配合精度都要求非常高,因此齿轮计量泵的但转排量是一定的,换言之,齿轮每旋转一圈,排出的液体的体积是一定的,因此随着调整齿轮计量泵的转速,齿轮计量泵就能够排出相应数量的液体

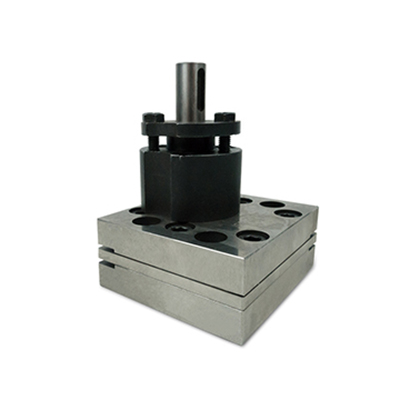

小排量齿轮计量泵

    小排量技术参数

    进/出口:一进一出

    排量:0.15-3.6CC/r

    工作转速:10-100r/min

    输送介质:胶体

    工作温度:< 200℃

    最小进口压力:<0.2Mpa

    最大出口压力:<8MPA

    密封方式:组合密封

    旋转方向:从主动轴方向看为顺时针

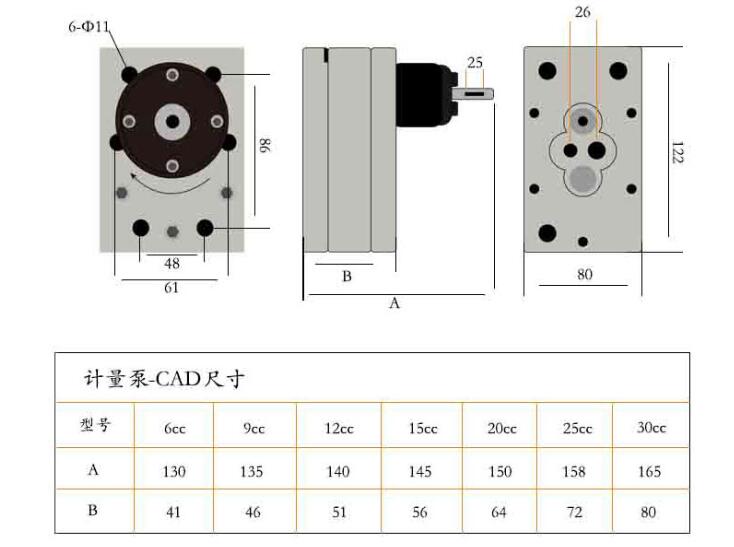

大排量齿轮计量泵

    大排量技术参数

    进/出口:一进一出

    工作转速:5-200r/min

    输送介质:流体

    工作温度:< 200℃

    进口压力:<0.2Mpa

    出口压力:<30Mpa

    排量:6-30(±3%)CC/r

    密封方式:组合密封

    旋转方向:从转动轴方向看为顺时针
